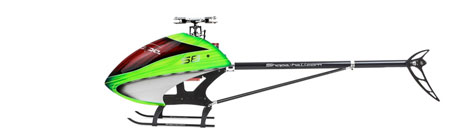

Shape S8 (grün/rot)

Der Shape S8...
ist ein echter 800er Elektroheli und ein Vorreiter in dieser noch jungen Sparte der Modellhelikopter.
... alles andere ist nur Spielzeug


Mit einem Rotordurchmesser von 1795mm bietet der Heli ein gewaltiges Erscheinungsbild und lässt alles andere klein aussehen.
Er wurde entwickelt um trotz der enormen Größe keine Kompromisse in Bezug auf Stabilität und Agilität eingehen zu müssen.
Dies spiegelt sich beispielsweise im äußerst massiven Hauptzahnrad und einem Freilauf mit 20mm Durchmesser wieder.

Leistungsgrenzen sind derzeit nicht bekannt.
Der Heli ist allen gängigen Antriebssystemen in dieser Klasse überlegen.
Auch sehr leichte und energiesparende Setups ab 6 kg Abfluggewicht können dank der durchdachten Bauweise realisiert werden.
Somit ist der Heli für jeden Anspruch geeignet ist, vom Feierabendflieger bis hin zum 3D-Wettbewerbspiloten.

Parts
Alle Aluminiumteile sind mit den aus Vollcarbon gefertigten Seitenplatten verzapft um eine absolut genaue Lagetoleranz der einzelnen Komponenten zu erhalten.
Dies sorgt nicht nur für höchste Genauigkeit sondern auch für maximale Stabilität des Chassis.

Die elektrischen Komponenten wie Motor und Regler sind so angeordnet, dass den heutigen Hochleitungsantrieben in Bezug auf Kühlung perfekt Rechnung getragen wird.

Der Shape S8 überzeugt durch sein klares und funktionales Design.
Dabei wurde darauf geachtet, dass alle Komponenten wie das neue MICROBEAST Plus HD, Empfänger, Servos, Regler und Motor so angeordnet sind, dass die Verkabelung spielend leicht und nahezu unsichtbar zu verlegen ist.

Style
Der Shape S8 wird in fünf verschiedenen Hauben-Styles ausgeliefert.
Alle Hauben sind mit Airbrush ausgeführt und praktisch immer ein Unikat aber mit durchgehend bester Qualität und durchgängiger Linie.

Eigenschaften

• Ovales massives Heckrohr in Tropfenform mit innen liegender Heckanlenkung
• Push-Pull Anlenkung zur Entlastung der Taumelscheibenservos aufgrund der extrem hohen Stellkräfte
• 140° Taumelscheibe für besonders präzise Steuerung (optional auch als 120° Ausführung erhältlich)
• Alle Aluminiumteile eloxiert, für beste optische Langlebigkeit und ein hochwertiges Aussehen.
• Carbonteile aus hochwertigem Vollmaterial
• Ritzel mit integriertem Gegenlagerzapfen, somit sind auch Motoren mit kurzer Welle einsetzbar (max. 32mm Motorwellenlänge)
• Einfache Montage und Wartbarkeit des Motors mittels drei Schrauben von oben
• Haube im Airbrushdesign verfügbar in vielen Farbkombinationen.

Technische Daten

• Abfluggewicht: ab 5,9kg (FAI Konform)
• Länge: 1545mm
• Höhe: 494mm
• Kufenbreite: 220mm
• Hauptrotorduchmesser: 1795mm
• Heckrotorduchmesser 316mm
• Hauptzahnrad: 130 Zähne / Modul 1 / Schrägverzahnt 22mm
• Verwendbare Motorritzel: 13-16 Zähne / Modul 1 / Schrägverzahnt (optional auswählbar)
• Untersetzung Hauptrotor: 9,29:1 (variabel 10 - 8,1)
• Übersetzung Heckrotor: 1:4,78
• Verwendbarer Akku: 12-14S LiPo 4000-5300mAh


Empfohlene Setups
Antrieb 12S LiPo
• Brushless Regler: Shape Platinum 200HV/Castle Talon 120/Kontronik HeliJive 120HV / YGE-120HV
• Brushless Motor: Kontronik Pyro 700-45 oder Shape 5035-380kV
• Taumelscheibenservos: XServo X70 oder 950BL HV
• Heckservo: XServo X75 oder 980BL HV

Antrieb 14S LiPo
• Brushless Regler: Shape Platinum 200HV/Kontronik Kosmik 200HV / YGE-200HV
• Brushless Motor: Shape 5035-380kV oder Pyro 800-40/Pyro 850-40 (nur i.V.m. Kontronik Kosmik!)
• Taumelscheibenservos: XServo X70 oder 950BL HV
• Heckservo: XServo X75 oder 980BL HV

Empfängerstromversorgung
• 2s Lipo 1500 - 2000mAh, 25C empfohlen

Lieferumfang

• Shape S8 Baukasten

(Ohne Haupt- und Heckrotorblätter!)

• Airbrush Haube
• Transporthalter, groß
