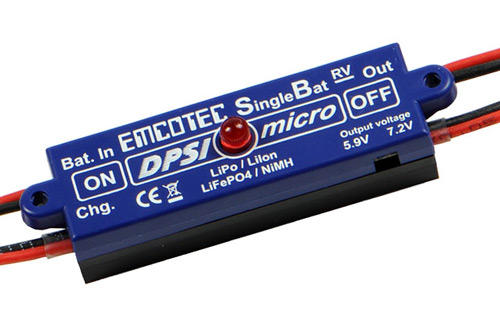

DPSI Micro SingleBat 5.9V/7.2V MPX

DPSI Micro SingleBat 5.9V/7.2V MPX - Produktbeschreibung


Miniatur-LiPo-Regler mit Magnetschalter und wählbarer Ausgangsspannung.
Geeignet für 5/6-zellige NiCd/NiMH sowie LiIon/LiPo- und LiFePO4-Akkus.
Geregelte und stabilisierte Ausgangsspannung 5,9V oder 7,2V einstellbar.

Elektronischer Ein/Ausschalter sowie hochlastfähiger Spannungsregler mit hoher Impulsfestigkeit.
Vollkommen berührungsloser Schaltvorgang mit einem externen Magneten von Außen - keine hässlichen Löcher mehr im Rumpf! Intelligente Spannungsüberwachung mit optischer Fehleranzeige.

Der verwendete Akkutyp kann einfach programmiert werden (und damit die korrekte Unterspannungserkennung).
Akkuanschlusskabel: EMC-Hochstromstecker (MPX-kompatibel) mit hochflexibler Silikonlitze (0,5mm² Querschnitt).
Integriertes Ladekabel mit JR/Uni-Kontakt.

NEU: ausgangsseitig doppelte JR/Uni-Anschlüsse mit hochwertiger Silikonlitze (0,5mm² Querschnitt).
Alle Steckverbinder sind vergoldet (FCI-Kontakte). Für kleine Modelle geeignet (F3A, Hubschrauber, Segler).

Vorgesehen für 5 bis max. 10 Servos.
NEU: jetzt mit 4A Dauerstrom und 25A Spitzenstrom belastbar.


Technische Daten
Stromquellen: 5 bis 7-zellige NiCd / NiMH-Akkus, 2-zellige LiIon, LiPo, LiFePO4-Akkus
Betriebsspannungsbereich: 4,8V bis 12V
Nenneingangsspannung: 6,0V bis 8,4V
Ausgangsspannung: 5,5V oder 5,9V per Schiebeschalter einstellbar
Ruhestrom (ausgeschaltet): <1µA pro Akku
Ruhestrom (eingeschaltet): ca. 90mA gesamt (LED Ein)
Max. Dauerstrom bei 5,9V (15 Minuten bei LiPo-Akkus): 4A
Max. Spitzenstrom bei 5,9V (10 Sekunden bei LiPo-Akkus): 10A
Max. Spitzenstrom (20ms): 25A
Drop-Out-Verluste bei 2A: 0,1V
Restwelligkeit 0,1A / 8A: ca. 200mV
Maximale Verlustleistung: 8W
Anzahl der Servos im System: Je nach Anwendung bis zu 10 Servos. Bei hoher Belastung (und kräftigen Digitalservos) u. U. nur bis zu 7 Servos einsetzbar.
CE-Prüfung: gemäß 2004/108/EC
Umgebungsbedingungen: -10°C bis +50°C
Zulässiger Temperaturbereich: -25°C bis +85°C (Lagerung)
Schutz vor dem Dynamoeffekt: Limitierung der Spannungsimpulse auf ca. 7,3V
Abmessungen: 73,4mm x 19,4mm x 14,1mm
Schraubdurchmesser für die Befestigung: 2 x 3mm im Abstand von 66,2mm
Durchmesser LED: 5mm
Gewicht: ca. 28g
Herstellergarantie: 24 Monate


Lieferumfang
DPSI Micro SingleBat inkl. Magnetschaltgeber und Schlüsselanhänger, 2 St. Ersatzmagnete, Befestigungsschrauben, Schraubrosetten, Rumpf-Aufkleber (Bohrschablone), Vibrationsschutzgummi, EMCOTEC 3D-Aufkleber, Bedienungsanleitung.


ACHTUNG: Der Ausschaltvorgang des DPSI funktioniert mit einem Hallsensor.
Hallsensoren reagieren auf Magnetfelder. Bei sehr starken Magnetfeldern (z. B. Elektroantrieb) kann das DPSI unter Umständen abschalten.
Stromführende Kabel erzeugen ein Magnetfeld. Bitte verlegen Sie daher alle Kabel, die einen sehr hohen Strom führen (>100A) in einem Abstand von mindestens 3cm am DPSI vorbei.
